Barbacane de mur : rôle installation et entretien du drainage

Évacuer l’eau infiltrée derrière les murs devient un enjeu vital, qu’il s’agisse d’un mur de soutènement en béton, d’une façade patrimoniale ou d’un simple muret de jardin. La barbacane, modeste ouverture dans la maçonnerie, garantit l’étanchéité et la longévité des constructions en régulant le drainage. Les spécialistes la considèrent comme un organe central de tout dispositif de protection contre l’humidité, car elle résout de nombreux désordres coûteux : fissurations, efflorescences et glissements de terrain. Au fil des années, les innovations techniques et les exigences réglementaires ont renforcé sa présence sur les chantiers. L’installation minutieuse, l’association à un remblai drainant et la maintenance régulière forment le triptyque gagnant pour éviter les dégâts. Un simple oubli dans la pose ou l’entretien peut transformer un ouvrage solide en source d’humidité permanente. Dans cet article, découvrez comment la barbacane de mur, à travers un rôle hydraulique souvent sous-estimé, devient la clé d’une maçonnerie saine, performante et pérenne.

• 💧 Rôle hydraulique capital : la barbacane régule la pression de l’eau et protège le mur contre les infiltrations.
• 🛠️ Installation méthodique : son emplacement et son angle de pose sont décisifs pour un drainage efficace.
• 🧰 Entretien régulier : un nettoyage périodique évite le colmatage et garantit la performance dans le temps.
• 🏗️ Matériaux variés : PVC, béton ou pierre naturelle s’adaptent aux besoins techniques et esthétiques.
• 📏 Dimensionnement précis : le diamètre et l’espacement dépendent du type de remblai et de la hauteur à soutenir.
• 🌦️ Prévention des désordres : une barbacane bien pensée limite fissures, salpêtre, efflorescences et travaux de réparation.
• 🔧 Association stratégique : elle fonctionne de pair avec drains, géotextiles ou filtres pour maximiser l’étanchéité.
• 🌍 Adaptabilité : ancienne forteresse, muret paysager ou paroi de piscine, elle s’intègre partout avec la bonne méthode.

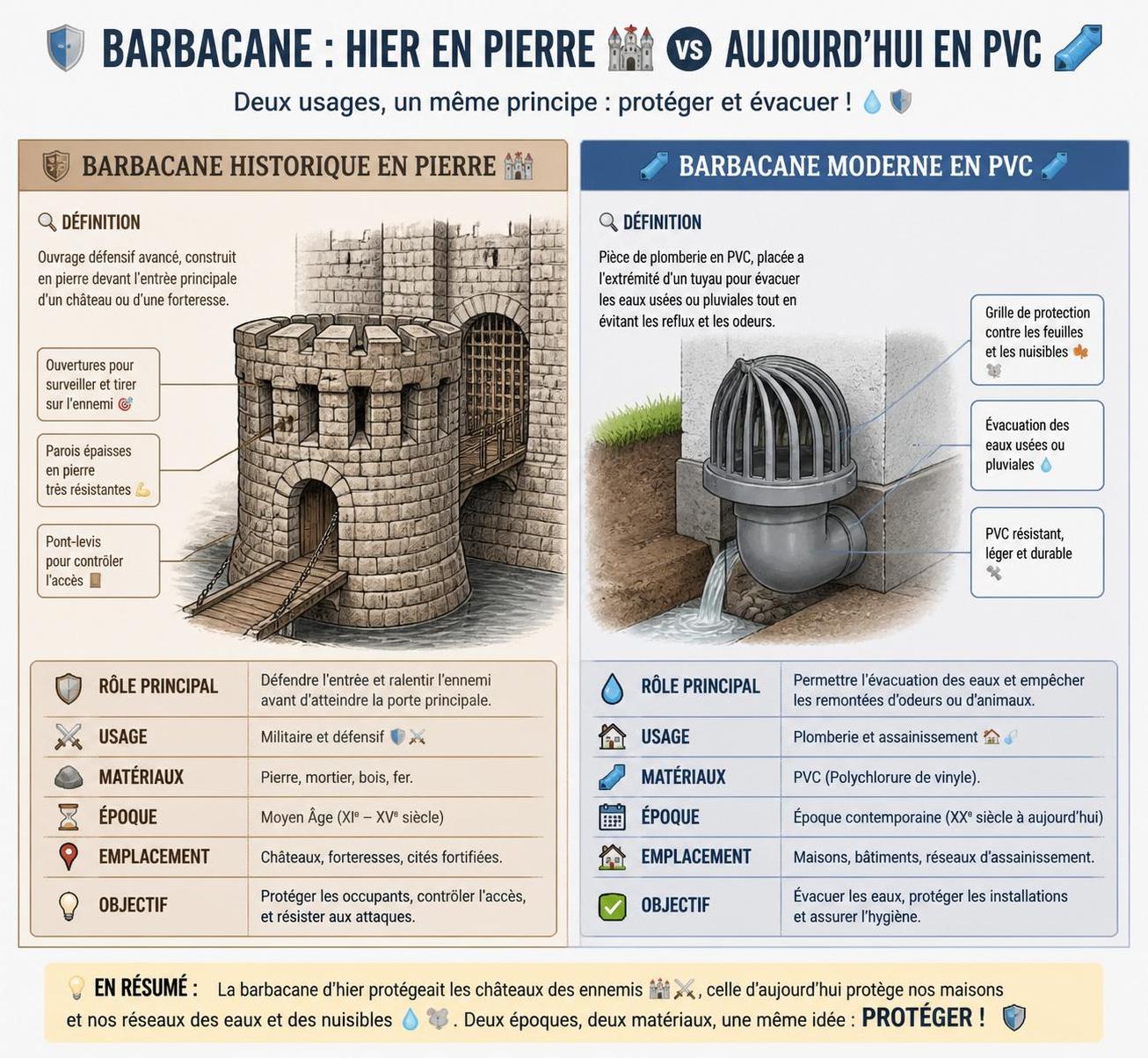

Définition de la barbacane de mur et évolution de son usage

La barbacane désigne une ouverture ou un conduit aménagé dans un mur, souvent à la base ou à intervalles réguliers, destiné à faciliter l’évacuation de l’eau. Bien avant d’être un outil de maçonnerie moderne, le terme barbacane décrit au Moyen Âge des ouvrages avancés de défense. Aujourd’hui, le sens retenu par la profession et dans tous les guides spécialisés se concentre uniquement sur la fonction de drainage et de gestion de l’humidité des constructions. Qu’il s’agisse de soutenir les terres d’un talus ou de préserver l’étanchéité des sous-sols d’une maison, sa présence garantit le maintien de la structure face aux agressions de l’eau.

En maçonnerie, la barbacane peut aussi être appelée chantepleure ou bouche de drainage selon les traditions et les régions. Cependant, toutes partagent le même principe : offrir une solution simple, efficace et économique pour la préservation des murs. L’évolution de la construction a multiplié les formes et les matériaux. Les barbacanes en pierre taillée restent incontournables pour les restaurations de monuments historiques, tandis que les versions en PVC et métal se répandent dans les constructions neuves pour leur fiabilité et leur facilité d’entretien.

Les professionnels utilisent ces ouvertures sur divers types d’ouvrages : murs de soutènement, murets paysagers, piscines enterrées, ou même façades de maisons sujettes à l’humidité. L’adaptation du diamètre, la modification de la forme – circulaire, carrée ou oblongue – et la variation des grilles de protection témoignent du retour d’expérience des artisans. Dans un contexte plus large, la barbacane s’intègre à un système complémentaire comportant drains, couches filtrantes et remblai calibré. Ce dialogue entre technique ancienne et innovations modernes se retrouve dans ces méthodes de construction en pierre, où la gestion de l’eau demeure un souci constant.

À l’heure où la maîtrise des ressources hydrauliques devient cruciale, la barbacane acquiert un rôle clé, non seulement pour le confort, mais aussi pour la durée de vie et la valeur du bâti. Sa simplicité et sa polyvalence la rendent incontournable, bien au-delà de son apparence modeste !

Fonction du drainage mural et valeur ajoutée de la barbacane

Chasser l’eau de manière efficace autour des fondations et le long des murs s’impose comme la première parade contre les désordres structurels. Le drainage offert par la barbacane libère la structure d’une menace permanente : la pression hydrostatique. Cette force invisible s’accumule dès que la pluie, l’irrigation ou la nappe phréatique charge le sol derrière un ouvrage. Sans évacuation, cette pression pousse, en silence, jusqu’à fissurer le mur ou provoquer le soulèvement de dallages. La barbacane abaisse rapidement cette surcharge et rééquilibre les efforts.

La canalisation obtenue par ce simple conduit facilite l’écoulement gravitaire vers un exutoire sûr (fossé, réseau d’eaux pluviales, lit d’infiltration). Les dégâts causés par l’humidité, notamment dans les joints, se font alors plus rares. L’association de géotextile filtrant, de gravier lavé et d’une barbacane adaptée forme la combinaison gagnante pour un mur qui respire, reste sain et conserve son aspect d’origine. Un entretien minime suffit à garder une efficacité constante : il s’agit principalement de retirer feuilles ou sédiments qui risquent de colmater l’ouverture. Les professionnels rappellent que la prévention grâce au drainage mural évite bien souvent des travaux de réfection autrement plus lourds et coûteux.

La protection va bien au-delà de la simple hygrométrie intérieure : elle concerne aussi la stabilité du sol, la prévention du salpêtre, et permet de valoriser un patrimoine contre l’effacement dû au temps. Indirectement, une bonne barbacane améliore le confort thermique, le maintien de la ventilation naturelle et l’esthétique du parement. Une canalisation béton, une grille inox ou une pièce taillée main, peu importe le choix : leur efficacité tient à la cohérence du dispositif global.

La gestion fine du drainage ne dispense pas d’adapter le nombre, la taille et la position des barbacanes. En terrain argileux, multiplier les ouvertures espacées renforce la sécurité. Sur remblai pierreux à forte perméabilité, un écartement plus large suffit. Savoir doser l’évacuation à chaque contexte offre la garantie d’un mur qui traverse les saisons et les décennies sans s’altérer.

Étapes techniques pour une installation de barbacane de mur réussie

La mise en place d’une barbacane efficace commence toujours par l’observation attentive du chantier. Avant de percer ou d’installer, il est crucial de repérer les zones d’accumulation d’eau, d’analyser la nature du remblai et d’identifier la hauteur des terres retenues. Une inspection minutieuse sous la pluie livre souvent des indices : suintements en pied de mur, taches sombres ou traces d’efflorescences sont autant de signaux d’alarme.

• 📍 Repérage des zones humides à l’aide d’un niveau, pour aligner les ouvertures au bon endroit.
• 🕳️ Perçage ou réservation dans les blocs pour préparer le passage de la barbacane.
• 🧱 Montage du conduit (souvent en PVC, acier inox ou béton, selon le contexte).
• 🔑 Pose d’un géotextile sur le remblai pour bloquer les particules fines.
• 🔩 Finition par la fixation d’une grille démontable qui protège contre les débris et petits animaux.
• 💦 Test d’écoulement et vérification de la pente vers l’exutoire ou le sol extérieur.

Les spécialistes insistent : une légère pente descendante (5 à 10°) vers l’extérieur assure l’évacuation de l’humidité sans reflux. L’insertion d’un panier filtrant ou d’une poche de géotextile piège les sédiments et limite l’entretien futur. Si le mur est mitoyen ou visible depuis l’espace public, l’accord des voisins et une déclaration en mairie doivent précéder les travaux. Pour les murs anciens et fragiles, cette installation technique gagne à être précédée d’une consolidation des joints.

Persévérer dans l’observation des bonnes pratiques, c’est aussi vérifier la compacité du remblai, privilégier des matériaux stables et contrôler la conformité au plan. Un dernier point d’eau après installation permet de valider le fonctionnement immédiat.

Dimensionnement et choix des matériaux pour une barbacane de mur

Quelle que soit la solidité du mur, la performance d’une barbacane dépend du bon dimensionnement. Le choix du diamètre, de l’espacement et des matériaux doit répondre aux exigences du terrain et du climat. L’expérience montre que les ouvertures de 50 à 100 mm de diamètre, espacées entre 1,20 m et 2 m pour des remblais drainants, permettent d’absorber les épisodes pluvieux marqués sans engendrer de refoulement.

Critères 📏	Choix optimal 🛠️	Conseils du pro 💡
Diamètre barbacane	50–100 mm	Adapter selon perméabilité du sol
Espacement	1,20 à 2 m	Plus rapproché sur terrain argileux
Matériau canalisation	PVC, béton, inox	PVC pour coût, inox pour bord de mer
Accessoires drainage	Grille, géotextile	Opter pour grille amovible
Pente d’installation	5–10° vers extérieur	Tester au seau d’eau

Le PVC présente l’avantage d’être économique, léger et simple à couper, parfait pour les bricoleurs amateurs ou les chantiers en série. L’inox, quant à lui, s’impose dans les zones exposées à la corrosion, comme les régions littorales ou industrielles. Les barbacanes en béton s’intègrent naturellement aux ouvrages massifs, mais requièrent une mise en œuvre soigneuse pour éviter les fissures de retrait.

Le choix du bon remblai revêt, lui aussi, une importance capitale. Un gravier lavé enveloppé de géotextile empêche la migration des particules fines et prolonge la durée de vie de la canalisation. Lorsqu’il s’agit de murs anciens, la sélection du type de grille extérieure assure la protection sans nuire au cachet historique – une préoccupation courante lors de la rénovation de murets en pierre, à la manière de ceux présentés dans cet article détaillé.

Prendre le temps de caler chaque paramètre, c’est investir dans la sérénité future de la construction !

Précautions, erreurs à éviter et bonnes pratiques lors de l’installation d’une barbacane

L’installation d’une barbacane de mur exige rigueur et anticipation. Parmi les erreurs fréquentes figurent le perçage horizontal (provoquant la stagnation de l’eau), le positionnement trop bas (risque d’inondation par retour) et le scellement bâclé autour du conduit (source d’infiltrations futures). Les professionnels recommandent d’éviter d’aligner les orifices en face d’un joint faible ou d’une ancienne fissure, pour ne pas aggraver la fragilité structurelle du mur.

Une autre bonne pratique consiste à toujours prévoir un « masque drainant » autour de la bouche, fait de gravier lavé enveloppé de géotextile. Il canalise la collecte de l’eau, filtre les impuretés et limite le risque de colmatage. Garder une distance de sécurité par rapport au sol extérieur, installer une grille démontable facile à nettoyer et tester chaque orifice après pose s’imposent comme gestes de bon sens.

Les experts conseillent également de conserver une trace écrite du plan d’implantation des orifices et des regards, précieuse pour les futures opérations d’entretien, surtout dans les constructions paysagères complexes ou les lotissements. En rénovation, il est recommandé de procéder par sondages préalables pour repérer les zones de faible cohésion et, si la configuration l’exige, renforcer la maçonnerie autour de la future ouverture.

Prendre soin de tous ces détails garantit un chantier réussi et une étanchéité durable, même dans les contextes climatiques les plus exigeants.

Conseils pratiques pour l’entretien des barbacanes : gestes et calendrier

La maintenance d’une barbacane de mur n’est pas à négliger. Pour fonctionner sans faille, elle doit rester libre de toute obstruction. Deux contrôles par an conviennent dans la majorité des cas : une fois après la chute des feuilles à l’automne, et une fois à la fin du printemps lors des périodes de pollinisation intense. Le contrôle est simple : inspection visuelle, retrait de la grille, brossage des abords et jet d’eau à basse pression dans la canalisation.

• 🔍 Vérification visuelle de l’écoulement à l’issue d’un orage
• 🧴 Nettoyage manuel du conduit avec une tige flexible si nécessaire
• 🦠 Remplacement du géotextile filtrant en cas de colmatage récurrent
• 🔨 Surveillance de l’état du scellement autour de la bouche d’évacuation
• 🌱 Désherbage régulier autour des exutoires pour éviter l’accumulation de boues
• 📸 Prise de photos avant/après pour le suivi de l’ouvrage

En cas de conduite longue ou difficile d’accès, l’emploi d’un furet ou d’une petite caméra d’inspection s’avère pratique pour repérer un bouchon. Les murs exposés à de fortes intempéries ou à la végétation dense nécessitent parfois un entretien trimestriel, notamment si de fréquentes stagnations ou des efflorescences réapparaissent malgré le nettoyage.

Si des microfissures sont observées, il est judicieux de reprendre le scellement avec un mortier hydrofuge ou un produit adapté au matériau (béton ou pierre). Lorsqu’un conduit est endommagé, le remplacement s’impose, accompagné d’un contrôle d étanchéité sur la zone autour de la bouche. Un entretien suivi, même rapide, suffit souvent à éviter des réparations majeures.

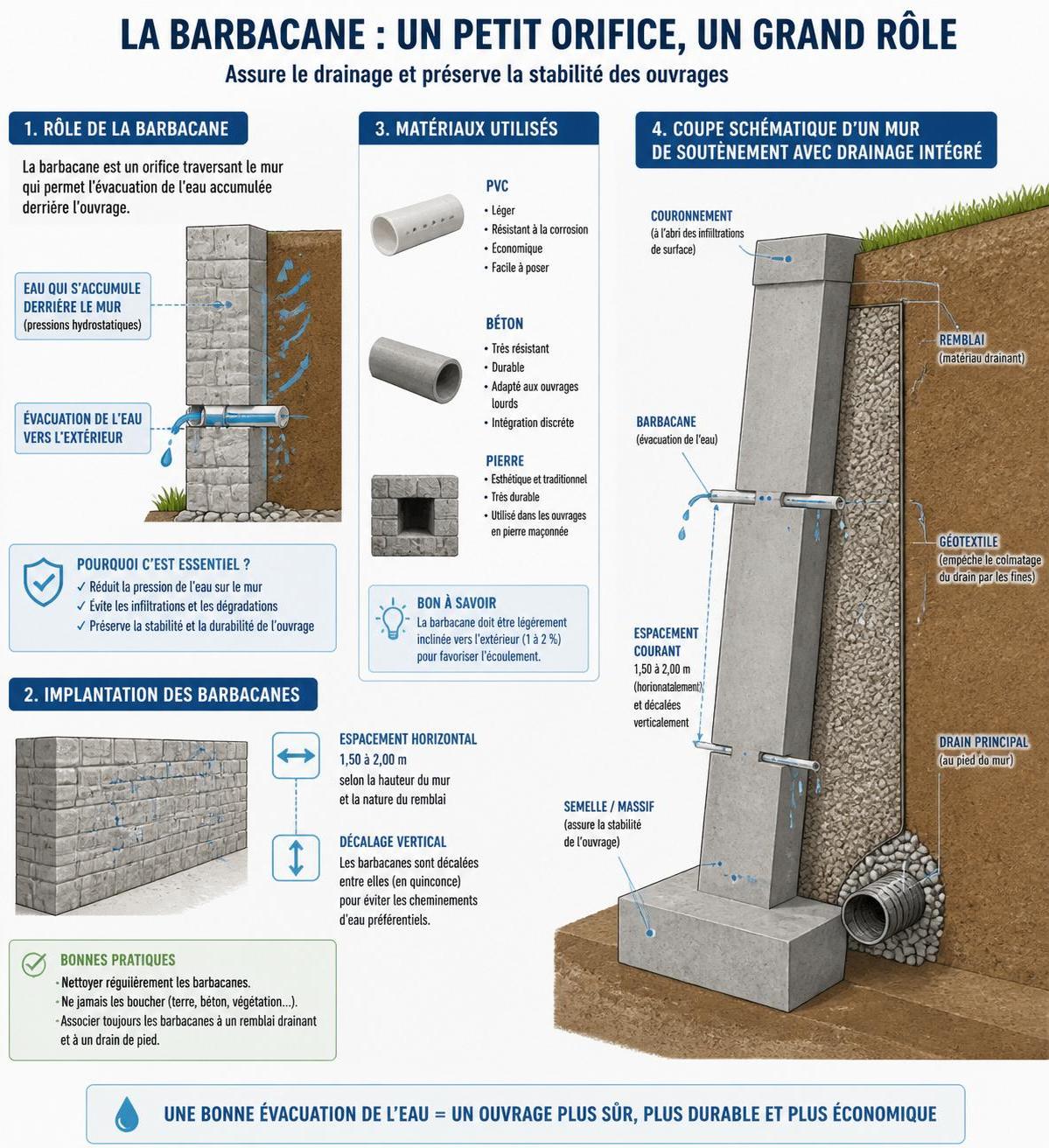

L’intégration de la barbacane à une solution globale de drainage du mur

La barbacane n’agit jamais isolément. Son efficacité repose sur la complémentarité avec un dispositif complet : remblai drainant, géotextile, drain de pied posé sur lit de gravier et exutoire gravitaire. Le dimensionnement se raisonne en système, car un seul maillon faible compromet le fonctionnement général. Si le remblai n’est pas assez perméable, ou si le drain de pied reste inaccessible, l’eau finira par créer des zones humides tenaces ou, pire, des poches susceptibles de fragiliser le mur.

Poser un drain, qu’il soit agricole, routier ou spécifique, sous 30 à 50 cm de gravier lavé, garantit que même sous pluie intense, l’évacuation gravitaire reste fluide. Le recours à un regard de visite, tous les 15-20 m, permet de purger l’ensemble du système si nécessaire. Un bon exutoire, relié à un fossé végétalisé ou à une noue d’infiltration, évite les refoulements et les engorgements, particulièrement visibles après orage.

L’ajout d’un géotextile non tissé entre le sol naturel et le remblai drainant prévient la migration des fines et le colmatage de la canalisation. Les retours d’expérience indiquent que les ensembles les plus durables sont ceux qui associent harmonieusement tous ces éléments, chaque détail technique contribuant à la performance finale.

Études de cas, retours d’expérience et innovations en drainage mural

De nombreux chantiers illustrent l’importance cruciale de la barbacane dans la stabilité des ouvrages. Sur une construction résidentielle de 2023, l’absence de canalisation d’évacuation a provoqué, après deux hivers humides, des soulèvements et faïençages. L’intervention rapide consistant à insérer des barbacanes tous les 1,5 m et à connecter un drain de pied a stoppé net la dégradation. Les reprises esthétiques furent minimes et aucune consolidation de structure n’a été nécessaire.

Dans des bâtiments anciens, la pose discrète d’ouvertures de drainage accompagne souvent un travail de restauration complet. Sur les murs en pierre de taille, une attention particulière à l’intégration architecturale permet de ne pas nuire au caractère authentique. Les innovations modernes, comme les barbacanes en composite ou les nouvelles grilles ventilées anti-rongeurs, offrent d’excellentes alternatives techniques et esthétiques.

Des retours positifs sont également constatés sur des murs paysagers équipés de canalisation en béton préfabriqué : leur robustesse, couplée à un remblai graveleux et à des filtres soigneusement posés, assure une tranquillité d’esprit aux propriétaires. Depuis peu, les solutions connectées (capteurs d’humidité, caméras de contrôle de colmatage) émergent sur les grands projets publics ou les lotissements modernes, pour anticiper les besoins d’entretien et automatiser les alertes.

Une ouverture maîtrisée vers la technologie du futur, alliée au bon sens artisanal, promet des murs de soutènement plus durables et mieux protégés. Un savoir-faire précieux, à la croisée de la technique et de l’histoire !

À quelle hauteur poser une barbacane dans un mur de soutènement ?

Le positionnement optimal se situe généralement 10 à 20 cm au-dessus du terrain fini côté aval, pour éviter tout retour d’eau par capillarité ou ruissellement, tout en assurant le drainage gravitaire efficace derrière le mur.

Quel entretien pour une barbacane et à quelle fréquence ?

Un entretien tous les six mois, en retirant la grille, nettoyant l’orifice et en vérifiant l’écoulement suffit. Si le mur se trouve près d’un arbre ou dans une zone à feuilles, un contrôle trimestriel est conseillé.

Est-il indispensable de coupler la barbacane à un drain enterré ?

Oui, surtout pour les murs de plus de 1,20 m ou en sol argileux. Le drain capte l’eau en fond d’ouvrage et la redirige vers l’exutoire, complémentant l’action de la barbacane pour éviter toute accumulation d’eau néfaste.

PVC, béton, acier : comment choisir le matériau de la barbacane ?

Le PVC convient aux ouvrages courants et économiques. L’acier inox est idéal pour les zones exposées à la corrosion, tandis que le béton s’intègre parfaitement aux murs massifs ou patrimoniaux.

Peut-on installer une barbacane sur un mur déjà existant ?

Oui, il suffit de carotter avec une couronne diamantée, de choisir une zone saine et de sceller le tube avec un mortier adapté. Il est important de vérifier l’absence de fissures autour de l’orifice.
