Connecteur Wago : comment ça marche et lequel choisir pour votre installation ?

Discret, coloré et ultra-moderne, le connecteur Wago s’est hissé au sommet de la boîte à outils des électriciens comme des bricoleurs du dimanche. Transformer une installation électrique avec ces petits accessoires, c’est gagner en rapidité, sécurité et clarté. Face au casse-tête des dominos et au méli-mélo des fils, la solution d’un branchement rapide sans vis invite à revoir ses méthodes. Que ce soit pour une rénovation dans une vieille bâtisse ou l’installation d’un éclairage dernier cri, la gamme étendue et la compatibilité fil des Wago séduisent tous ceux qui veulent conjuguer prise de courant et fiabilité connecteur. Depuis les premiers essais dans les années 70 jusqu’aux séries actuelles, l’évolution de la connexion sans vis n’a cessé de s’affiner, répondant aux exigences strictes des normes électriques. Alors, comment fonctionnent ces ingénieux petits blocs ? Et surtout, comment choisir le guide choix Wago adapté à chaque projet ? Pas de panique, place aux explications et à des astuces qui feront rimer bricolage avec simplicité !

• 🔌 Les connecteurs Wago garantissent un branchement rapide et net, sans recours à la visserie classique.
• 🛡️ Le mécanisme à ressort/levier assure une sécurité électrique renforcée, évitant les faux-contacts.
• 📏 La gamme couvre tous les besoins : du fil rigide au multibrin, petite ou grosse section, installation neuve ou rénovation.
• 📋 Conformes aux normes électriques actuelles (NF C15-100, CE), ces bornes simplifient diagnostics et interventions futures.
• ⚡ Leur fiabilité connecteur en fait des alliés incontournables pour l’équipement domotique, le raccordement de LED ou de prises puissantes.
• 🔍 Guide choix Wago : modèle à levier pour la modularité, push-in pour le gain de place, mini-versions pour les espaces étroits.
• 📝 Faciles à contrôler et à entretenir, ils s’invitent aussi bien dans les boîtes encastrées que dans les projets extérieurs IP65.

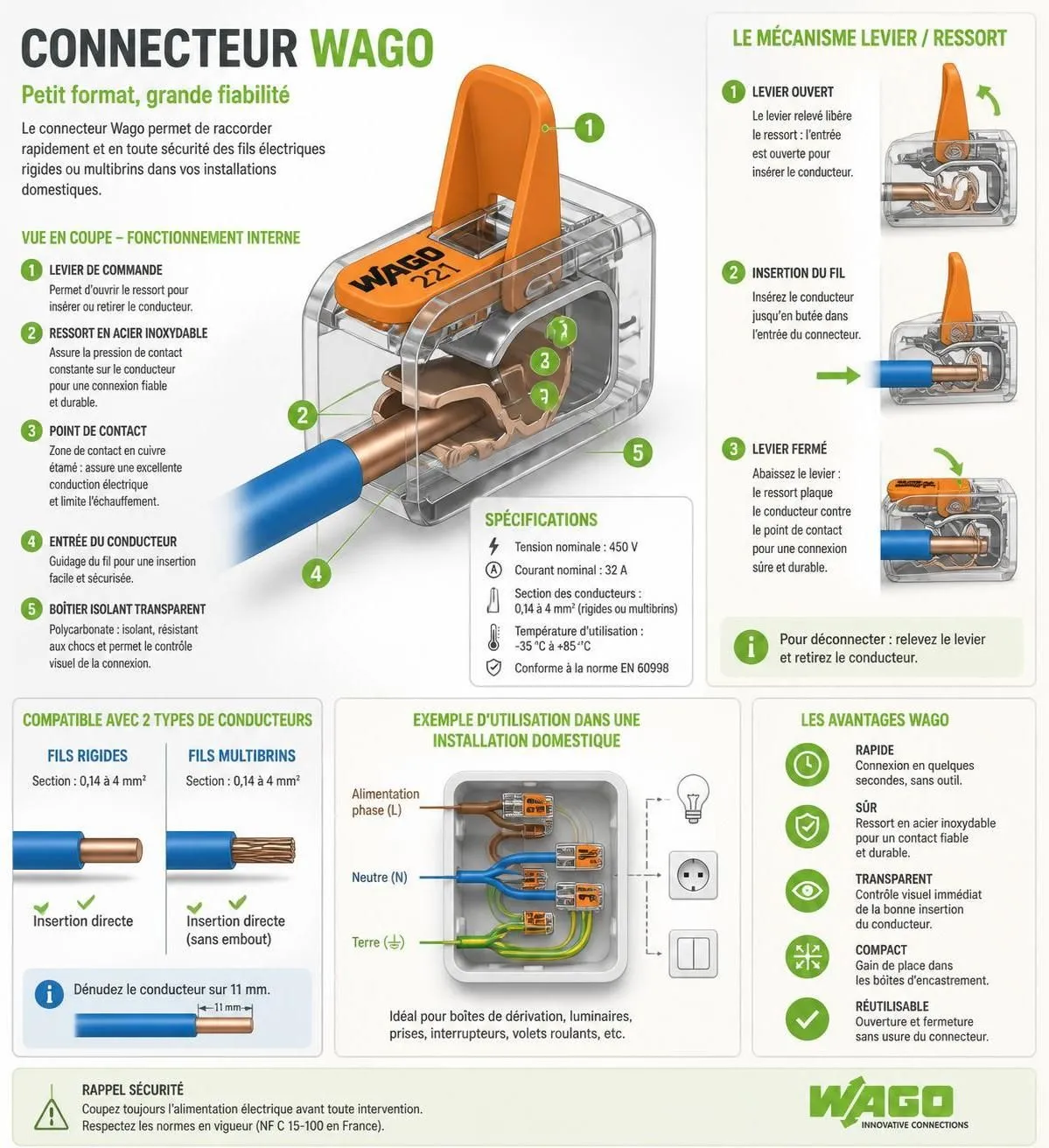

Connecteur Wago : principes de base et avantages dans l’installation électrique

Le connecteur Wago, aussi appelé borne Wago, a profondément changé l’approche de l’installation électrique. Ce petit accessoire remplace fièrement les anciens dominos à vis, apportant une série d’avantages indiscutables. Le cœur de son fonctionnement repose sur un mécanisme interne innovant, utilisant soit un ressort, soit un levier. Ce système assure à chaque fil un maintien optimal, réduisant les risques de faux-contact et de relâche prématurée.

En quelques secondes, il devient alors possible de réaliser un raccordement propre et sécurisé. Le branchement rapide encourage, en outre, un montage et un démontage sans effort, un atout indéniable tant pour les professionnels que pour les particuliers. L’ergonomie de la borne permet une organisation exemplaire des fils dans la boîte de dérivation, ce qui simplifie les interventions ultérieures où le contrôle visuel est facilité.

Un autre point fort est la compacité des bornes : placer plusieurs connexions dans un petit volume est désormais réalisable sans sacrifier la sécurité électrique. Même dans des chantiers exigus ou des projets domotiques, ce facteur fait toute la différence. L’aspect “plug and play” de la connexion sans vis s’avère rassurant, notamment pour ceux qui découvrent le montage électrique.

De plus, la réutilisabilité du connecteur Wago permet de modifier facilement un circuit existant : il devient bien plus simple d’ajouter une prise, de changer un luminaire ou de remplacer un appareil sans devoir tout démonter — un luxe par rapport aux anciennes bornes à vis qui, une fois serrées, étaient difficiles à manipuler de nouveau sans dégrader les conducteurs.

La fiabilité connecteur, validée par de nombreux professionnels en 2026, repose sur le maintien mécanique constant et sur la transparence de certains modèles, qui permet de vérifier l’insertion du fil. Le strict respect des normes électriques françaises (NF C15-100) et européennes (CE, EN 60998) en fait des solutions reconnues légalement. Selon les scénarios d’usage, une documentation technique accompagne chaque modèle, aidant à choisir en toute sérénité. La satisfaction des utilisateurs — amateurs ou aguerris — se vérifie par une adoption massive sur tous types de chantiers.

La meilleure manière de comprendre ces atouts reste de les manipuler lors de petits travaux, comme le raccordement d’une applique murale ou d’un radiateur. On constate ainsi la rapidité d’exécution, la compatibilité fil et surtout la fiabilité connecteur sur la durée. Le connecteur Wago occupe donc naturellement la première place lorsqu’il s’agit de garantir sécurité, clarté et efficacité sur une installation électrique moderne.

Les types de connecteurs Wago et leurs usages : lequel choisir ?

Pour chaque projet, il existe un type de connecteur Wago adapté. L’offre étant large, bien choisir nécessite de prendre en compte plusieurs paramètres : nature du fil (rigide, multibrin), espace disponible, fréquences des modifications et contraintes d’intensité.

Les modèles à levier comme les Wago 221 ou 222 se distinguent par leur grand confort d’utilisation. Ils conviennent autant au fil rigide qu’au fil souple, en autorisant plusieurs manipulations successives sans déterioration. Un atout à ne pas négliger pour les circuits modulaires, comme une cuisine ou un réseau de prises régulièrement modifié.

Les modèles push-in (ou push-fit), par exemple les Wago 2273 et 273, offrent une solution compacte idéale pour les espaces réduits. On insère simplement le fil dénudé, qui est alors capturé par ressort — parfait pour les circuits fixes tels que l’éclairage ou certaines alimentations. Toutefois, pour les fils multibrins, la pose d’un embout (ferrule) est parfois requise afin de garantir un contact optimal.

Les versions mini, quant à elles, s’adressent aux besoins très spécifiques comme la téléphonie, l’automatisation ou l’interphonie, où la place est comptée et les sections de fil faibles.

• 🔔 Wago à levier 221/222 : pour circuits puissants, modifications fréquentes, adaptation tous conducteurs.
• 🌟 Wago push-in 2273/273 : pose rapide, compacité, idéal circuits fixes, attention aux embouts selon fil.
• 🪛 Mini-borne : petit équipement, boîte d’encastrement étroite, usage téléphonie/commande.

Dans tous les cas, il convient de vérifier la compatibilité fil, l’intensité admissible mentionnée et la section des conducteurs acceptée. Les fiches techniques aident à affiner le guide choix Wago parfait pour son installation.

Type de connecteur	Section fil (mm²)	Nombre d’entrées	Usage recommandé	Emoji
Wago 221/222 à levier	0,14–4	2 à 5	Prises, éclairage, circuits puissants	🔧
Wago 2273/273 push-in	0,5–2,5	2 à 8	Éclairage, boîtes étroites	💡
Mini-borne	0,08–1,5	2 à 4	Téléphonie, petits équipements	📞

Opter pour le bon type, c’est garantir la pérennité, la sécurité électrique et une compatibilité parfaite avec la structure de l’installation.

Capacités électriques, sections de fil et sécurité : bien dimensionner sa borne Wago

La sécurité électrique commence par le choix d’un connecteur Wago à la dimension adaptée. La section du fil, exprimée en mm², détermine non seulement la capacité de transport de courant, mais aussi la tenue mécanique et la dissipation thermique de l’ensemble.

Pour un circuit d’éclairage standard, la section utilisée est souvent de 1,5 mm² ; pour les prises, 2,5 mm² ; et pour un circuit de puissance (four, radiateur), 4 ou 6 mm². Il est crucial de lire sur chaque borne la plage de section acceptée et de sélectionner un modèle dont l’intensité nominale dépasse celle du circuit à raccorder. Par exemple, pour un circuit 16 A, il faudra s’assurer que le connecteur supporte au moins cette valeur.

La compatibilité fil n’est pas universelle : certains modèles privilégient le rigide (ou monobrin), d’autres acceptent le multibrin ou encore des fils gainés de manchons. Il est fréquent qu’un connecteur mal adapté engendre un point chaud, une surchauffe ressentie à la main, voire à la longue de sérieux problèmes sur la connexion.

Respect des longueurs de dénudage, propreté des conducteurs (éviter l’oxydation), et contrôle visuel après insertion des fils garantissent aussi la fiabilité connecteur. Le bon geste ? Dénuder entre 9 et 11 mm selon les indications du modèle, insérer à fond, puis tester la retenue par une légère traction sur chaque conducteur.

En cas d’incertitude, mieux vaut toujours surdimensionner le connecteur que de prendre des risques, surtout dans une installation non accessible (faux-plafond, extérieurs). Des modèles adaptés aux milieux humides existent (norme IP65), pratiques pour l’extérieur ou les pièces d’eau.

En synthèse, bien dimensionner et installer sa borne Wago offre une double garantie : sécurité personnelle et conformité aux normes électriques en vigueur.

Tutoriel détaillé : comment brancher un connecteur Wago étape par étape

Réaliser un branchement rapide et sécurisé avec une borne Wago, c’est suivre quelques gestes essentiels. Première étape : couper l’alimentation générale au disjoncteur. Attendre la confirmation d’absence de tension à l’aide d’un testeur ou d’un multimètre, c’est la base pour toute intervention sur un circuit.

Préparons le matériel nécessaire : pince à dénuder, coupe-câble, connecteurs Wago adaptés, et, pour les multibrins, embouts isolants si requis. La qualité du dénudage est primordiale : ni trop ni trop peu, il faut que chaque conducteur soit inséré parfaitement. Mesurer la gaine à retirer en suivant les indications du constructeur, puis vérifier la netteté du cuivre.

Pour une borne à levier : ouvrez le levier, insérez le fil dénudé, rabaissez le levier — le clip se referme solidement. Pour un modèle push-in : il suffit d’enfoncer le fil tout droit, une légère résistance se fait sentir à la butée. Toujours contrôler la bonne entrée par une légère traction. Rapprochez chaque câble, rangez-les avec soin dans la boîte de dérivation ou l’interrupteur mural. Enfin, après fermeture et contrôle visuel, réarmez le disjoncteur.

• 🧤 Gants et lunettes recommandés pour la manipulation !
• ⏱️ Le montage ne prend souvent que trente secondes, contre plusieurs minutes pour un domino classique.
• 🧐 Le contrôle visuel du fil est possible grâce au boîtier transparent de nombreuses séries récentes.

Avec ce guide choix Wago, vous serez capable d’opérer un branchement rapide, propre et pleinement sécurisé, sans outils compliqués et en toute conformité.

Conseils pratiques, entretien et erreurs à éviter pour une installation sûre

L’utilisation d’un connecteur Wago ne se limite pas à l’action de brancher. Pour que l’installation électrique reste fiable, il convient d’adopter quelques bonnes habitudes. Premièrement, évitez toute tentative d’introduire plusieurs fils dans une même entrée s’il ne s’agit pas d’un modèle prévu pour cela : la sécurité électrique en dépend.

Les défauts courants incluent le dénudage approximatif — le fil doit être propre, ni abîmé ni trop court pour ne pas compromettre le contact. Le non-respect des longueurs de cuivre ou la pose de bornes dans des boîtiers trop petits sont également à proscrire. Attention aussi à l’environnement d’installation : pour les pièces humides, direction les bornes avec certification IP65 et pour l’extérieur, privilégier des protections supplémentaires.

L’entretien des connexions passe par une inspection périodique. Un contrôle visuel et, si possible, une thermo-inspection peuvent révéler d’éventuels points chauds ou une faiblesse de contact avant une panne. Les normes imposent la traçabilité et la maintenance, notamment lors de revente ou de rénovation d’un logement.

Les erreurs les plus souvent commises :

• ❌ Utiliser une borne sous-dimensionnée sur un gros circuit (surchauffe garantie).
• ⛔ Dénuder trop long ou trop court le fil avant insertion.
• 📎 Ne pas vérifier la bonne tenue mécanique du fil après installation.
• 🔄 Réutiliser indéfiniment un modèle push-in sans levier sur fils multibrins (usure prématurée).

Remédier à ces défauts, c’est prolonger la vie de l’installation tout en assurant une conformité totale aux normes électriques. Et pour une maintenance proactive, l’étiquetage et la conservation des notices techniques sont des rudiments essentiels pour retrouver le schéma du circuit lors d’une future intervention.

Enfin, si le doute subsiste sur la possibilité de mélange (par exemple, phase et neutre) dans un même connecteur, mieux vaut jouer la carte de la prudence et privilégier des jonctions séparées. Garder en tête le triptyque : sécurité, fiabilité connecteur, conformité !

Compatibilité Wago, domotique et évolutions dans la maison connectée

Maison intelligente rime aujourd’hui avec évolutivité et flexibilité. Les connecteurs Wago s’invitent naturellement dans l’univers de la domotique, facilitant le câblage des capteurs, modules relais et variateurs associés à l’éclairage ou au chauffage connecté.

Leur facilité d’ouverture, notamment sur la série à levier, permet d’ajouter ou retirer un module sans remettre à nu tout le réseau. Il devient également aisé de créer une jonction temporaire pour tester une nouvelle fonctionnalité, comme un pilotage d’éclairage à distance.

Pour les circuits embarquant de la LED, bien choisir son connecteur est capital : certains drivers de variateurs produisent des courants d’appel pouvant dépasser momentanément la capacité nominale de la borne. Il convient donc de consulter la fiche fabricant et, si nécessaire, installer une jonction séparée pour chaque circuit spécialisé.

• 🏠 Installation domotique : privilégier des Wago à levier pour la modularité.
• ⚡ Circuits LED puissants : vérifier l’intensité d’appel admissible.
• 🌧️ Lieux humides/extérieurs : choisir la version certifiée.

Un autre point crucial est la séparation phase/neutre/terre dans la répartition des bornes, évitant ainsi les risques de tension parasite sur les modules sensibles.

Avec la montée de l’automatisation résidentielle en 2026, il est fréquent que les installateurs réalisent un audit technique post-installation pour contrôler la fiabilité connecteur. En cas de doute, mieux vaut consulter la documentation Wago ou un électricien certifié, surtout lorsque les modules sont pilotés par des alimentations mixtes (12 V, 24 V, 230 V).

Contrôle, normes électriques et maintenance : garantir la performance sur le long terme

Un connecteur Wago performant, c’est avant tout une vérification méticuleuse – dès le montage, mais aussi lors des contrôles de routine. Il convient de s’assurer par un test de continuité que chaque fil mène bien là où il doit aller et qu’aucune résistance excessive ne s’est créée à la connexion.

L’inspection visuelle, couplée à des tests d’isolation, figure parmi les gestes clés. Pour toute modification, la fiche technique jointe doit être conservée ; elle précise la durée de vie du connecteur, le nombre de manipulations possibles, et rappelle les conditions de pose conformes à la norme NF C15-100.

Pour les propriétaires exigeants, il devient courant d’utiliser une caméra thermique une fois par an, afin de détecter d’éventuels points chauds invisibles à l’œil nu. La maintenance périodique inclut aussi le resserrage éventuel des gaines ou conduits, le remplacement d’une borne usée, et le nettoyage autour des équipements pour prévenir l’accumulation de poussière.

Les nouvelles constructions comme les rénovations majeures sont soumises à l’attestation Consuel, laquelle vérifie l’usage de types de connecteurs réglementaires et la documentation technique mise à disposition. Cette démarche s’impose comme une façon simple de rassurer acquéreurs ou locataires sur la qualité du réseau électrique.

• 📄 Documenter précisément toutes les interventions dans un carnet d’entretien.
• 📱 Conserver une version numérique des notices techniques sur son smartphone pour consultation rapide.
• 🔎 Inspecter visuellement après chaque intervention ou ajout de charge importante.

Respecter ces rituels, c’est garantir que son installation reste sûre pour de nombreuses années, tout en s’assurant de la conformité face aux obligations légales en vigueur.

Utilisations spéciales et astuces d’optimisation dans le bricolage au quotidien

Le principal attrait du connecteur Wago réside dans la diversité de ses usages. Au-delà de l’éclairage ou de la prise murale, il est ainsi fréquent de les retrouver dans le câblage d’une alarme, l’installation d’un visiophone ou la connexion rapide d’appareils électroménagers.

Pour qui aime personnaliser ses circuits, le guide choix Wago ouvre également la voie à des montages évolutifs : prévoir des bornes supplémentaires dans une boîte de dérivation permet d’intégrer plus tard, sans tout reprendre, un nouveau point lumineux, une prise de courant ou une alimentation pour box domotique.

Autre astuce : dans un atelier ou une dépendance, il est possible de créer un réseau d’alimentation temporaire sécurisé en recourant à des connecteurs rapides, pour alimenter machines-outils, éclairages d’appoint ou aménagements saisonniers. Les travaux sur camping-car, abris de jardin ou garages bénéficient de la flexibilité extrême de la gamme Wago, qui s’adapte à tous les profils de bricoleur.

• 🔨 Prévoyez toujours une réserve de bornes à levier pour les interventions d’urgence ou l’ajout d’un appareil non prévu.
• 🎛️ Étiquetez vos jonctions (étiquettes autocollantes ou feutre indélébile), utile en cas d’intervention rapide.
• 🎯 Pour l’alimentation de zones extérieures, préférez des gaines étanches et une boîte IP65 pour protéger vos connecteurs.

Un dernier conseil : profitez des nombreuses vidéos de démonstration pour adopter les bons gestes et, en cas de doute, faites intervenir un électricien certifié pour valider votre installation ! Peu à peu, ces techniques modernes deviennent accessibles à tous, même aux débutants pleins d’enthousiasme prêts à s’essayer à l’électricité du futur.

Peut-on raccorder des fils multibrins et rigides ensemble dans une même borne Wago ?

Oui, à condition de choisir un modèle conçu pour cette compatibilité, comme le Wago 221 à levier. Il accepte à la fois les fils rigides et multibrins pour un branchement rapide et sûr.

La borne Wago peut-elle remplacer un domino pour une installation prise 16 A ?

Absolument, du moment que le connecteur est dimensionné pour le courant, la section (2,5 mm²) et respecte les normes électriques. Les Wago à levier ou push-in robustes sont recommandés pour ce type d’usage.

Quelle fréquence pour vérifier ses connexions Wago dans une installation domestique ?

Un contrôle visuel est conseillé après chaque intervention et une inspection approfondie (visuelle et thermique) tous les 2 à 5 ans. En cas de doute sur la fiabilité connecteur, n’hésitez pas à remplacer la borne incriminée.

Peut-on regrouper phase et neutre dans un même connecteur ?

Non, sauf si la borne est explicitement prévue pour ce mix. En règle générale, on sépare toujours phase, neutre et terre pour limiter les risques de court-circuit et respecter la conformité de l’installation.

Faut-il des outils spéciaux pour installer une borne Wago à la maison ?

Non, une pince à dénuder pour préparer les fils suffit. Les modèles à levier et push-in fonctionnent sans tournevis. Pour les fils multibrins, un embout (ferrule) peut être requis pour certains modèles.
